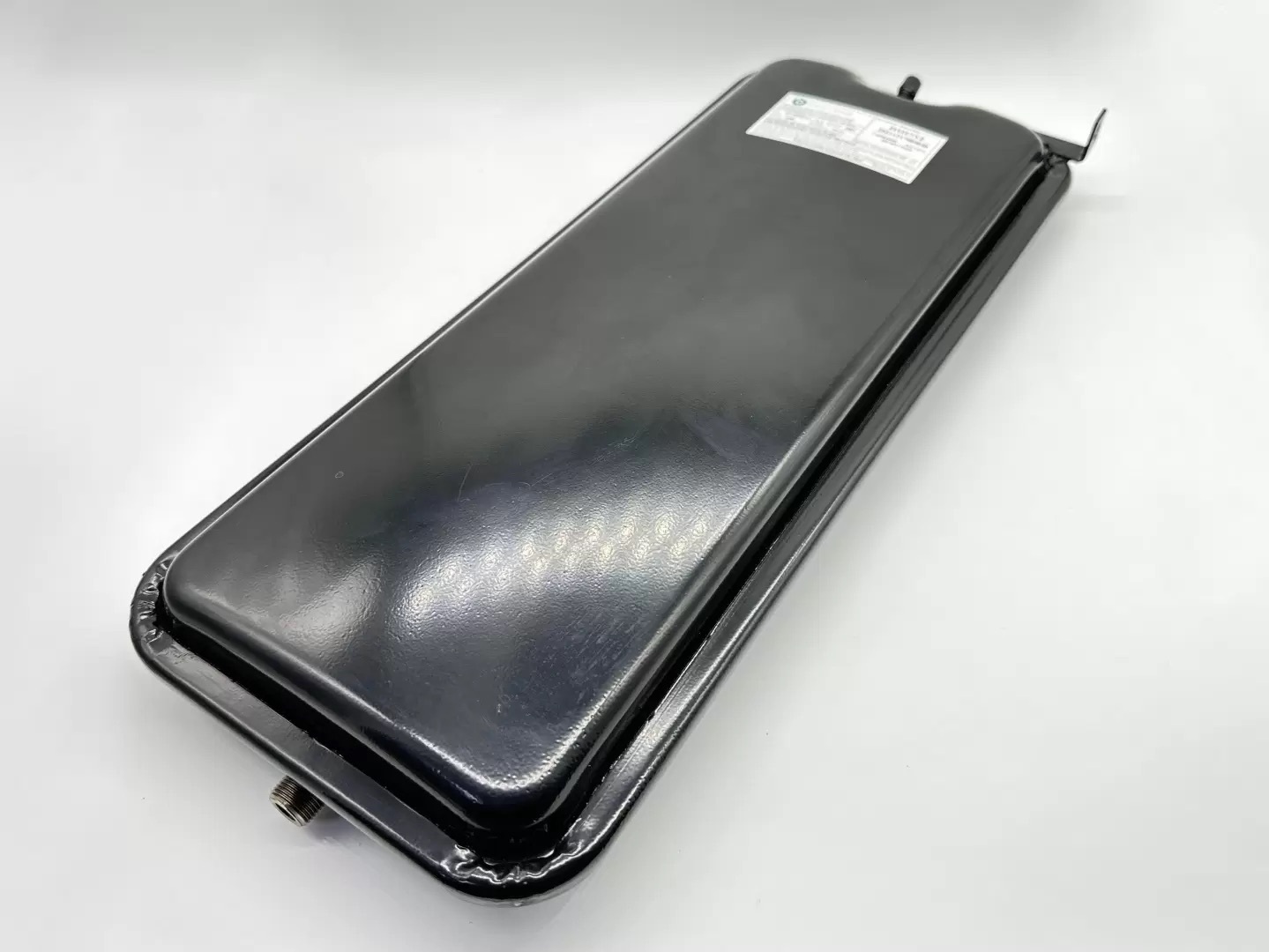

Расширительный прямоугольный бак с боковым креплением на газовый котел Protherm Lynx, Jaguar
Расширительный бак для котлов Protherm предназначен для выравнивания давления в отопительных системах путем поглощения избыточного объема воды, образующегося при ее нагреве.
Максимально допустимое давление воды в баке при обычном присоединении его к обратной магистрали системы перед всасывающим патрубком циркуляционного насоса принимается в зависимости от предельного рабочего давления для элементов системы отопления в низшей ее точке (обычно для такого теплообменника, как чугунный котел, или для его арматуры), уменьшенного на величину давления насоса и гидростатического давления от уровня воды в баке до низшей точки системы.
Минимально необходимое давление воды в закрытом расширительном баке равняется гидростатическому давлению на уровне установки бака с некоторым запасом для создания избыточного давления в верхней точке системы вверх, которое позволит избежать подсоса воздуха из атмосферы и вскипания воды (особенно при tF> 100° С).
Устанавливается в моделях котлов Protherm:
Lynx 11 HK
Lynx 24 HK
Lynx 28 HK
Jaguar 11 JTV
Jaguar 24 JTV
